0.8T 片冰机说明书

产品目录

一、安全注意事项

二、安装调试

三、工作原理

四、主要技术参数

五、使用及维护

六、示意图纸

一、安全注意事项

△ 使用前请认真阅读此说明说，以便正确使用。

△  请有专业资格的人或内行人士对冰机进行安装和检修。

△  切勿将手指、头发、衣物等接触风扇、冰刀等旋转部位。

△  切勿直接着摸机组高温铜管部位。

△  严禁操作人员带电维护机组高压带电部位。

△  建议操作人员佩带帽子，如为长发请将其盘起。

△ 请留意机组上的安全注意标志，以免给您带来不必要的麻烦。在产品上您将看到如下形式的安全注意事项：

“警告”栏内文字提醒您可能会有危险，请一定要仔细阅读内容后再小心进行

“注意”栏内文字提醒您可能会有损害制冰机的情况，请一定要仔细阅读内容后再小心进行

“重要”栏有两个作用：

1、告诉操作者注意重要信息

2、有效的技术服务信息，忽略这些说明可能会影响工作效率。

二、安装调试

1、  基本安装要求：

（1）、电源要求380V  、 三相四线  、 50HZ。

（2）、要求安装机组位置通风良好，避免潮湿。远离散热设备，避免太阳直射的地方，环境温度5℃-35℃为适合机组运行范围。

（3）、要求用户提供制冰机所必须的水源（为了使机组可靠安全的运行，建议水压方面在0.1Mpa～0.6Mpa为佳）。

2、  整机安装方法 ：

片冰机组通常与储冰柜一起使用。用户开箱后只须将制冰机组放到储冰柜上，使制冰机组的落冰口和储冰柜顶的接冰口对准安放好并固定。

3、  系统水路的安装：

我们所提供的配件中有接水管和管箍，用户只需将水管接到水箱进水口管上然后用管箍卡紧即可，在水箱上面有进水口和溢流口的标识，溢流口主要作用是在水量过大的情况下          平衡水箱内的水位，及时导流，使多余的水不至于从水箱盖溢出。（可参照实际标识进行安装）。

片冰机的空间要求请参照图一

图一

4、  电路的连接 ：

在连接电路时请先确认电源以连接到位。电源要求额定电压380V 允许最大偏差±10%的额定电压，确定制冰机所配置空开在下表范围内，在制冰机所提供的电源线上已明确标明火线与零线，请在安装时注意区分，正确接线。

空气开关的选择如下：

电缆购买参数如下：

CFF-0.5T ---- CFF-0.8T       2.5mm以上

CFF---1T ---- CFF-1.5T       4  mm以上

CFF---2T ---- CFF---5T       6  mm以上

5、 供水及排水：

供水要求安装水处理系统，以便防止水垢的形成，滤去沉渣以及除去漂白粉的气味，保证冰片的卫生。

（1）、安装使用指南：

a)   不要将制冰机和热水管直接连接，以免损坏塑胶管路零件，北方地区寒冷季节进水时需保温，以免供水管结冰。

b)   如果压力超过允许的最大压力(0.6Mpa)，请用适当方法降低水压。

c)   用带密封的螺纹接头连接，防止滴水、漏水，同时检查手阀是否可以正常使用。

（2）、安装排管指南:

a)   排水管需有2.5CM的落差，且不能有存水管头

b)   地漏必须足够大以便排出所有排水

c)   排水管路出口必须留出气隙

（3）、供排水管的尺寸及其他参数:

制冰机组进水口水温≤35℃，0.1MPa ≤水压≤0.6Mpa，供水接口4分内管螺纹，排水接口6分内管螺纹。

所有型号的片冰机安装场合的选择及位置的选择必须符合以上条件，如有不符请重新选择，如强行置入，造成冰机故障，我公司不负责保修。

6、 运行：

操作流程

（1）、 第一次启动制冰机请按以下步骤：

a)   合上总电源的空气开关

b)   打开供水阀门，连接盐水管往制冰桶供水

c)   开机运行制冰机，启动以后：

请确定冰刀的方向是否正确，如不正确请立即检查调整电源相位，保证冰刀旋转正确。

（2）、运行后请按以下几项检查调试制冰机

a)   机器运行后，从观察孔观察蒸发器内分水盘的水位是否正确，如不正确请调节水泵上的阀门 ,分水盘内存水高过分水管5-10mm为最佳状态。

b)   机器运转2-5分钟后，观察蒸发器表面结冰层情况，冰刀切冰时是否有异常声响，结冰面的冰是否有90%的滑落。

c)  有油视镜的压缩机十分钟后观察压缩机油液高度，在看不到过     多泡沫时，液面应处于图示高度。

图二

d)   机器运转约二十分钟，检查除了有压缩机和切冰的异常声音之外是否还有其他异常。

1》、 机组制冷管路是否异常震动

2》、 压缩机是否松动，是否有异常声响

3》、 减速器、水泵是否有异常声响和震动

4》、 水箱盖是否松动、漏水

e)   后检查满冰控制器是否可以正常工作，水箱内的液位控制器是否正常工作

f)   盐水往制冰机供水系统中加适量的盐可以大大的改善制冰的质量，从而刮冰噪音更小，而且保护设备，耗费更少的电量。盐水泵可以自动的给制冰机供给盐水，但盐水桶内的盐水一定按比例配比，并且需要及时添加或更换。通常制造每吨冰需要加盐80-90克。

三、工作原理:

1、制冰机组

CFF系列片冰机采用高性能、低噪音的进口压缩机，小功率为风冷机组，大功率为水冷机组。

2、制冷剂循环

气态的制冷工质，通过压缩机的压缩改变为高温高压的液态工质，再通过冷凝器与外界换热，放出热量变为液态高压工质，通过节流装置（膨胀阀）降压降温为气液混合状态，混合状态的工质进入蒸发器（冰桶），吸收冰桶顶部喷淋下来水的热量，使水降温至冰点以下结冰，再回到压缩机再进入下一个制冷循环。（可参见图四）

图四

3、冰桶(蒸发器)

片冰机工作时通过制冷机的制冷循环，将喷淋到冰桶内壁的水冷却到冰点以下，在冰桶内壁形成冰层，再由连续旋转的冰刀切削而下，从而实现连续的制冰过程。

四、主要技术参数：

注：重量不含冰库数据，

以上制冰参数是基于环境温度25℃，系统进水温度18℃下的运行数据。因技术日新月异、产品设计的改进，说明书的变更，恕不另行通知。

工作环境所需的主要条件：

环境温度                    5℃  ≤ 环境温度  ≤35℃

水温                        2℃  ≤    水温   ≤30℃

水压                        1bar(0.1MPa) ≤ 水压 ≤ 6bar(0.6MPa)

额定电压偏差                -10%  ≤  额定电压偏差  ≤ +10%

超出以上条件范围，制冰机将不能正常工作！

注：日产冰量直接与环境温度和水温相关，温度愈高，则产冰量愈小。

五、使用及维护

维护

按照本手册的说明对制冰机进行保养是用户的责任。机组保养不包含在售后服务范围内。

1、 维护操作步骤：

机械设备良好的维护和保养对设备的使用性能和使用寿命起关键的作用。制冰机设备应该有专门的人员维护管理，客户应重视维护人员变动后新人员的培训工作，保证制冰机的操作、维护、保养良好进行，避免人为误操作造成事故和损失。

日常维护主要有以下几项：

a)   机组的外观卫生清洁。如蒸发器、压缩机、冷凝器的清洁，特别是风冷式冷凝器的清洁，过多的积尘极易阻塞吸气散热片，造成冷凝器故障。

b)   时常清洁水箱内部及分水盘内、蒸发器内的水垢，这对生产的片冰卫生十分关键。

c)   检查分水盘的水管是否分水通畅，及时清洗。

d)   检查减速机固定螺栓是否松动。

e)   请平均每两个月用柔软的布料清洗蒸发器内壁、分水盘、水箱，盐水泵，盐水箱每15天清洗一次

f)  风冷冷凝器一个月清洗一次

2、 保养及清洗注意事项：

彻底的清洗保养必须有我公司的维修人员或经过培训的人员才能进行。拆除制冰机时，请将各个零件放好，依据图纸拆装、调试。清洗过程应注意清空冰柜内的冰片，避免清洗剂的污染。清洗具体步骤如下：

a)   切断电源

b)   准备容器用来配制清洗剂，购买PR61灭藻液用水配制

c)   将清洗剂缓缓的倒入水箱内，同时关闭进水管的供水阀

d)   切断压缩机电源，让机组运行约10分钟左右，切断总电源

e)   放掉污水，打开供水阀进水后，再接上电源用清水清洗5分钟，换掉污水

f)   将消毒剂倒入水箱，运行约5分钟，换掉消毒剂

g)   最后用清水冲洗干净,水箱盖封好.

六、示意图纸

附表1

附表2

电器控制箱内部示意图

说明：

附表3

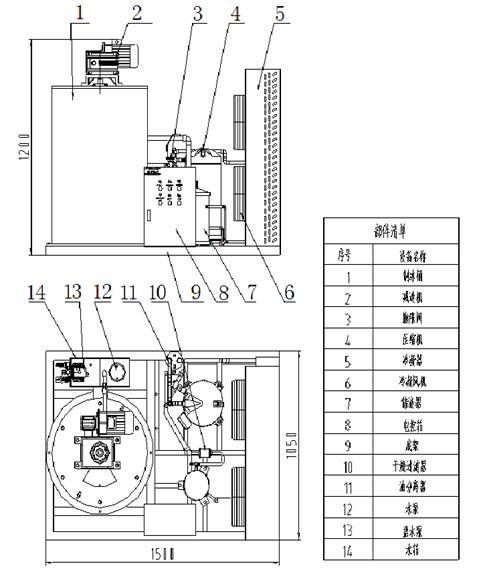

制冰机主要零部件图

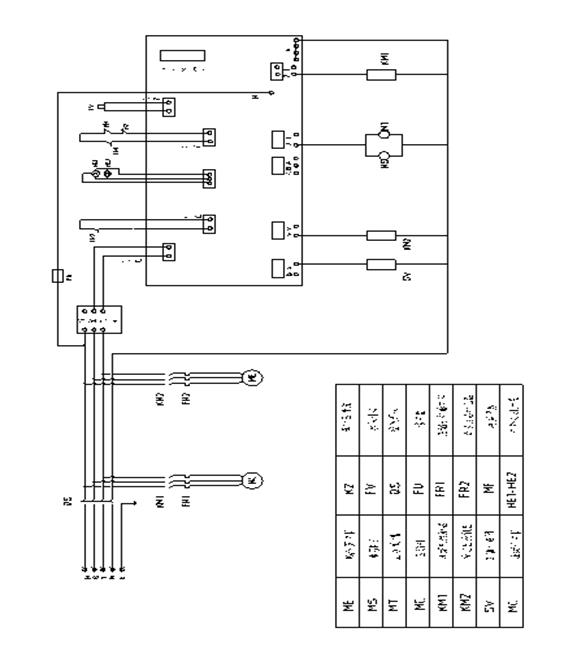

附表4

电器原理图
