移动式冷库设计方案

一、设计内容 移动式冷库,冷库,冷库保鲜,设计方案,冷库设计

• 项目简介

本项目为4.2米移动保鲜冷库，面积8㎡，容量18.4m³，库温均设计为0～5℃；冷库保温以良好隔热性能的聚氨酯为主体结构，有效减少库体漏热，提高降温效率；制冷系统采用英华特压缩机组，库内通过冷风机冷却，整个系统具运行平稳，降温速度快，维修率较低等特点；控制系统采用精创微电脑控制，处理各种反馈信号，控制冷库内的温度，确保设备的正常运行。

• 设计尺寸

• 冷库尺寸L4000*W2000*H2300mm

二、设计参数

• 夏季通风室外计算干球温度：                    TWK= 27℃

• 夏季空气调节室外计算日平均湿球温度：          TWS＝18℃

• 冷凝器冷凝温度：                                 40℃

• 室外计算温度:28℃,室外空气湿度60%～75%

• 食品预冷温度要求为≤5℃；

• 冷库参数汇总表

三、电气设计方案

• 电源要求：国内单相电,220V

• 冷库制冷系统总装机功率1.89kw；

1. 设计说明。

2. 隔热箱体

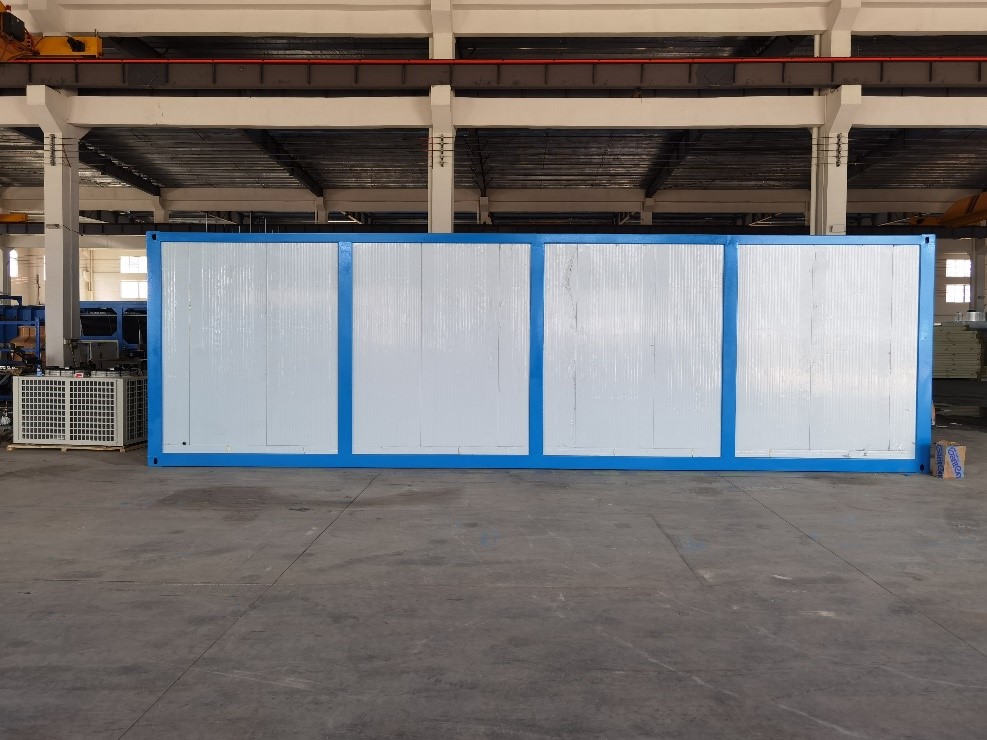

隔热箱体,根据果蔬保鲜的需要,通过特殊设计,箱体前端设有安装制冷压缩机组、冷凝器和电控箱的框架,其支柱与箱体支柱为一体;箱体后端为双开合页门,便于果蔬进出。箱体采用轻质且高强度的镀锌钢作主框架,用铝合金杆件或钢板压型杆件构成上、下侧梁箱门结构;箱内壁、底板、顶板和门均由不锈钢板制造:箱体六个面均采用聚氨酯板作隔热材料。

该隔热箱体具有足够的强度,可长期反复使用,适用于多种运输方式运送和转运,并不须换装。同时具有快速装卸和搬运的优点,尤其在转换运输方式时,方便。

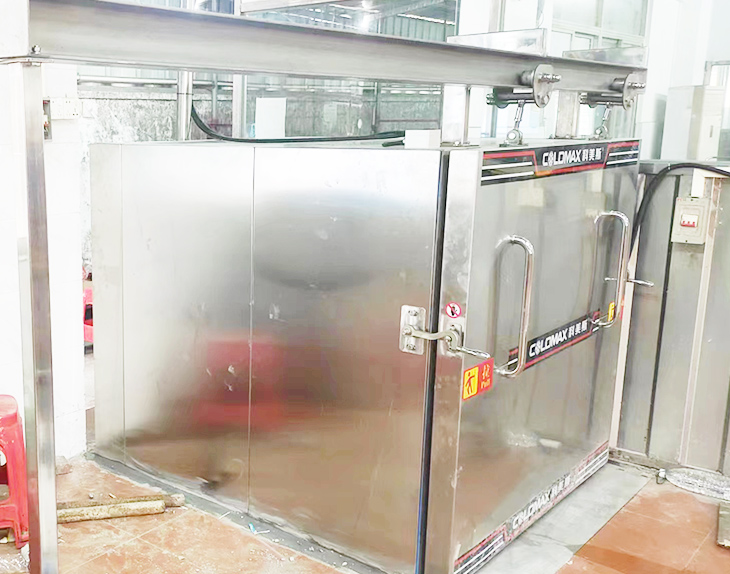

图片仅供参考

1. 制冷系统

制冷系统为隔热箱体內的冷风机提供冷量用于果蔬预冷,该系统包括制冷压缩机组、风冷冷凝器、冷风机、电子膨胀阀等部件。制冷压缩机组为英华特压缩机组;冷凝器采用凯迪风冷冷凝器。

1. 监控系统

监控系统可对设备的各个重要参数进行测量、显示和精确控制,对故障状态实时报警并自动实施应急处理,保证设备可靠运行,并可防止果蔬冻伤和干耗。

包括可编程控制器、压力传感器和温度传感器等测量仪表及电动执行元件及控制柜等。主要功能如下:

• 程序动态控制各个系统,具有温度与时间设定、温度与压力等报警功能和自动保护等功能。

• 精创智能控制系统，更好的控制冷库内温度以及系统的运行。

五、产品示意图

• 移动冷库门为合页门,规格为：W700*H1800mm

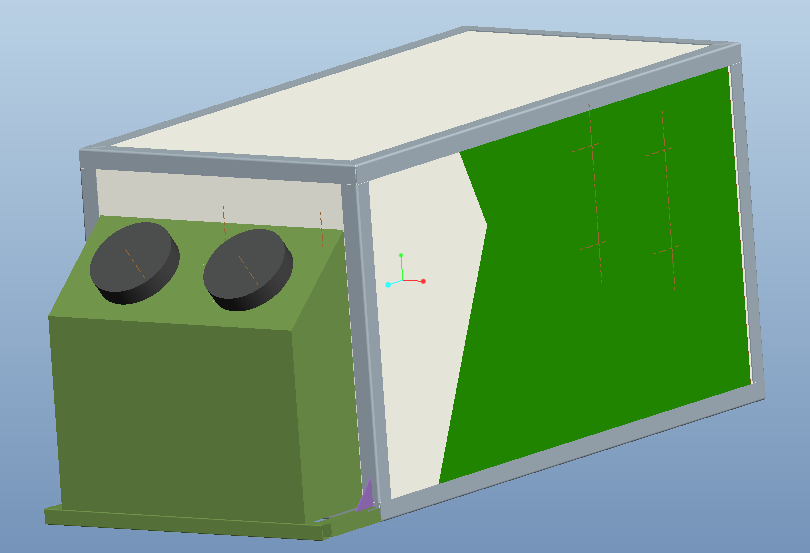

• 移动冷库示意图:

设计依据

• 《冷库设计规范》GB50072-1001

• 国家现行有关规范、规程及业主提供的技术参数

• 考虑如下因素:a四周围库体冷量散失；b货物的热流量及所需冷量；c操作人员的进出次数及开门次数的冷量损失；d通风换气的流量及所需冷量；e进货量按库容量10%/天进货

公式：Qc=Kw×A×△T×α

六、制冷剂：R22；

采用膨胀阀直接供液的方式使中高温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果，膨胀阀通过蒸发器末端的过热度变化来控制阀门流量，防止出现蒸发器面积利用不足和敲缸现象。

七、移动冷库配置表

• 压缩机配置方案：英华特

英华特压缩机广泛应用于制冷和空调领域数年。英华特压缩机具有耐用的阀组设计，高质量耐磨轴承组件和便于维修维护、使用与调速控制，运行平稳等特点，还配备吸气冷却的电机，既提高了压缩机使用寿命，且运行效率高。

• 一体式风冷冷凝器机组

冷凝器机组主要配件采用国际品牌，高质量散热膠片制造，能令冷风的交流更加顺畅，大大提高冷却效率。外壳采用防锈涂漆，能抵抗天然因素及化学物质侵蚀，使产品坚固耐用，使用寿命加长。

• 风冷冷凝器

冷风机机构合理、换热效率高、结霜均匀、风量大、射程远融霜时间短等优点。适用于各种大中小型储存保鲜、冷冻产品的冷库、食品加工间和物流中心，紧凑的设计使得客户可以限度地利用储存空间，采用低噪音外转子电机，降低了工作区的噪音，提高了舒适度。

• 电磁阀

采用丹佛斯和卡仕托两个品牌的电磁阀，这两种电磁阀经过了我们 6 年时间上万台制冷设备的测试，如设备上采用了其他品牌的电磁阀说明不是我们公司出产的设备，这两种电磁阀的线圈适用于制冷系统中常常出现的各种高湿度，温度波动大的恶劣环境。绝缘等级为 IP65。采用新型的卡夹式固定系统可以保证线圈准确无误的安装和拆除，拆装线圈可以不借助任何工具安装，而且只要用一只螺丝刀就可以简单地进行拆卸下来，非常方便。

• 干燥过滤器

干燥过滤器保护制冰机制冷系统不含水份、酸和固体杂质，在这些污染物被消除后，系统就比较安全，不会发生有害的化学反应也不会存在有磨损性的杂质，保证压缩机的电机线圈不受酸的腐蚀和活塞不会被磨损，通过专业的系统配置，保证压缩机的使用寿命得以延长。

• 膨胀阀

丹佛斯的制冷配件供应商，膨胀阀是用于调节蒸发器中的液体制冷剂的供给量，控制制冷剂的过热度，我们选用的膨胀阀调节范围严格控制在额定制冷量的±10%，确保进入压缩机的制冷剂有一定的过热度，保证压缩机不会被液击的同时，保证蒸发器的降温速度。
