直冷式块冰机设计方案--10吨

一、设计内容

项目简介

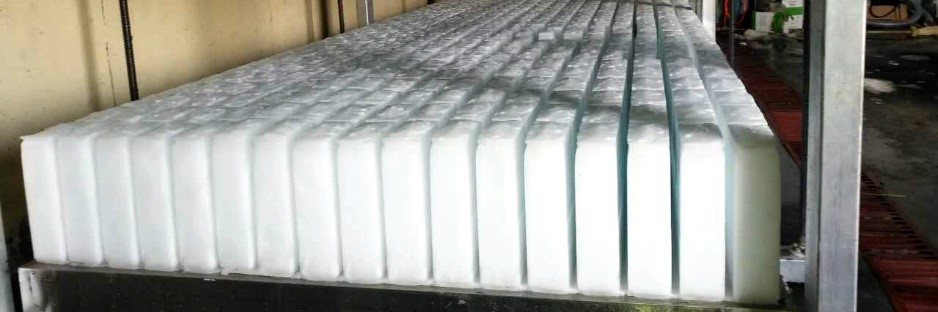

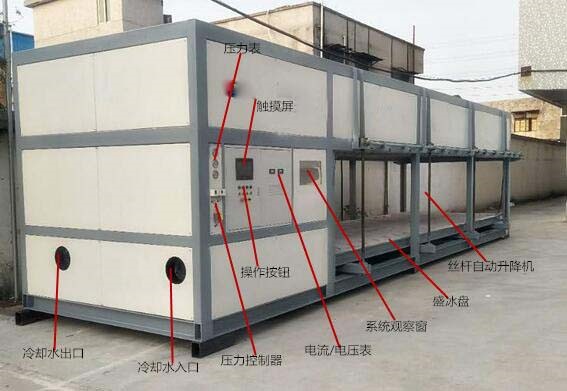

直冷块冰机是一款块冰（冰砖）生产设备，直冷块冰机蒸发器采用高效导热的铝合金材质，与制冷剂直接高效换热，冻结温度低，制冰速度快，且冰块融化速度慢。直冷块冰机自动化程度高，自动补水、自动制冰、自动脱冰，无需人工操作。直冷块冰机不需要使用盐水，冰模长期使用无需更换，设备安全环保，冰块干净卫生，可达到食用标准。模块化设计，操作简单，占地面积小，安装方便，现场接水接电即可制冰。

二、设计参数

Ø  工程项目所在地气象资料：

Ø  夏季通风室外计算干球温度：                     TWK= 35℃

Ø  夏季空气调节室外计算日平均湿球温度：           TWS＝26℃

Ø  冷凝器冷凝温度：                                  40℃

Ø  室外计算温度:35℃,室外空气湿度79%～84%

Ø  设计蒸发温度：-15℃

Ø  制冰耗冷量为：

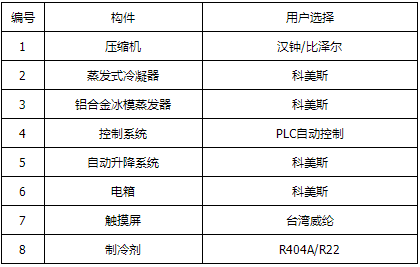

Ø  制冰机参数汇总表

Ø  1吨～30吨一体机设计，接水接电即可使用

Ø  全自动智能控制：

A.自动制冰

B.自动脱冰，无需转换阀门

C.自动加水，水位高度自动控制

D.自动升降

E.开关机时间随意设置

F.每个关键控制点自动检查保护

G.分段分时控制，可利用错峰用电更加节能

Ø  直冷式块冰机优点:

A.整个制冰系统模块化设计，操作简单

B.节能：生产每吨冰块60度电左右，传统盐水槽每吨用电85度左右

C.卫生：直冷式块冰机无需其他换热载体，制冷剂直接蒸发换热，模具材质铝合金，水质达标的情况冰块可食用

D.运行成本低：操作简化，占地面积小于传统的盐水式制冰机；热氟自动脱冰，脱冰速度快，节省人力和电力

E.稳定耐用：采用循环热气采冰技术和直接热膨胀热交换技术，产品性能稳定；蒸发器材质铝合金不生锈，不会变形，不用更换，一次投资，终身使用

F.脱冰迅速快：水冻结成冰后，制冰系统反向加热，热氟进入蒸发器脱冰，脱冰速度快；脱冰后直接落在冰输送装置上，无需行车等取吊设备。

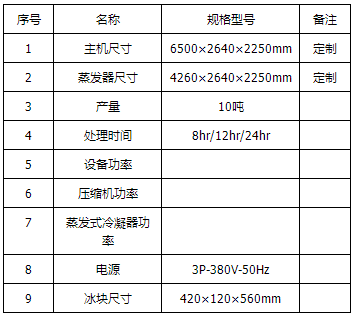

四、制冰设备选型表
